精銑齒條分為直齒和斜齒，整體調質熱處理，調質后磨削背面及側面，齒面采用精銑完成，數道精密加工工序。保證了齒面一致性高。可選擇直齒/斜齒，模數2-5,長度500-1000mm。

精銑調質齒條特點：

1  可接長之端部設計，可以任意連接/互換，行程無限延伸。

2 精銑級精度累計誤差0.08mm≥1000。

3 具有直齒/斜齒齒型，適應各種使用條件。

4 具有熱處理型/未熱處理型，同一模數可有多種強度。

5 調質后磨削背面及側面

精銑斜齒齒條參數

訂貨號	模數	理論長	L2	z	b	ha	h	f+0.5	a	l	h1	d1	d2	t	a1	l1	d3	kg
1902.305	2	500	8.5	75	24	24	22	2	62.5	125	8	7	11	7	31.7	436.6	5.7	2.1
1902.301	2	1000	8.5	150	24	24	22	2	62.5	125	8	7	11	7	31.7	936.6	5.7	4.1
1903.305	3	500	10.3	50	29	29	26	2	62.5	125	9	10	15	9	35	430	7.7	2.9
1903.301	3	1000	10.3	100	29	29	26	2	62.5	125	9	10	15	9	35	930	7.7	5.9
1904.305	4	506.66	13.8	38	39	39	35	3	62.5	125	12	10	15	9	33.3	433	7.7	5.4
1904.301	4	1000	13.8	75	39	39	35	3	62.5	125	12	10	15	9	33.3	933.4	7.7	10.7
1905.305	5	500	17.4	30	49	39	34	3	62.5	125	12	14	20	13	37.5	425	11.7	6.5
1905.301	5	1000	17.4	60	49	39	34	3	62.5	125	12	14	20	13	37.5	925	11.7	13

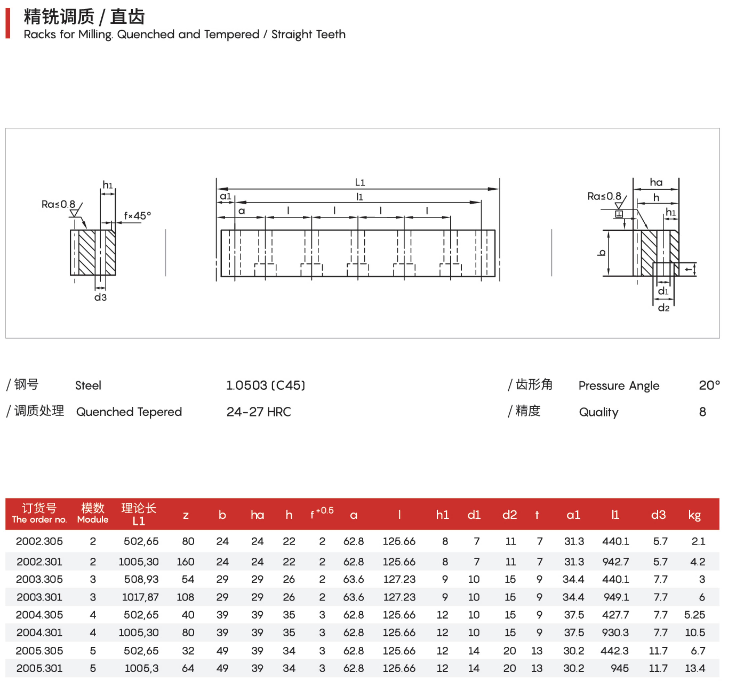

精銑直齒齒條參數

訂貨號	模數	理論長	z	b	ha	h	f+0.5	a	l	h1	d1	d2	t	a1	l1	d3	kg
2002.305	2	502.65	80	24	24	22	2	62.8	125.66	8	7	11	7	31.3	440.1	5.7	2.1
2002.301	2	1005.3	160	24	24	22	2	62.8	125.66	8	7	11	7	31.3	942.7	5.7	4.2
2003.305	3	508.93	54	29	29	26	2	63.6	127.23	9	10	15	9	34.4	440.1	7.7	3
2003.301	3	1017.87	108	29	29	26	2	63.6	127.23	9	10	15	9	34.4	949.1	7.7	6
2004.305	4	502.65	40	39	39	35	3	62.8	125.66	12	10	15	9	37.5	427.7	7.7	5.25
2004.301	4	1005.3	80	39	39	35	3	62.8	125.66	12	10	15	9	37.5	930.3	7.7	10.5
2005.305	5	502.65	32	49	39	34	3	62.8	125.66	12	14	20	13	30.2	442.3	11.7	6.7
2005.301	5	1005.3	64	49	39	34	3	62.8	125.66	12	14	20	13	30.2	945	11.7	13.4
